发电厂防火系统（III部分II）
本节包括水基消防系统称为消火栓系统在热电厂。
660 MW典型机组的流量方案
消防栓系统
消火栓系统应包括一个环形消防水管总管，并配有:
- 隔离闸阀安装在地面之上的碾压混凝土基座上，周围有保护区域。
- 消防栓（外部/内部）
- 水管柜
- 联轴器
- 分支管道
- 喷嘴和水监视器连同所有附件。
- 如TAC，应提供MS涂装软管盒等其他配件。
- 外部消毒剂软管房屋或软管盒应位于建筑物周围周边，内部消防栓“软管箱”应在楼梯通过地面主要的每个地板上提供。
固定水监测器(室外型)应提供:
- ESP领域,
- 锅炉房
- 高楼
- 煤堆区
- 地堡的建筑
- 结塔/转移塔和
- 煤炭输送机中的其他区域在水无法到达的地方消防栓系统。
消火栓系统需求
消火栓系统要求符合TAC要求，设计要求保持以下设计的以下各个方面：
- 消防栓网络应尺寸为确保约3.5千克/厘米2在系统中，在系统中的液压偏热点（根据TAC）提供压力，其中消防栓泵排出额定泵容量和头部的流量。
- 消防栓主要的速度不得超过5.0米/秒。
- 至少两家消防栓应为主要植物的单独环主。
- 每个室外消防栓的间距应距离45米。在TG Halls，Mill Bay的情况下，应提供45米的内部消防栓/着陆阀，锅炉及其他区域每层空间距离30米。
- 如果消火栓距离建筑物15米以内，建筑物应视为受消火栓保护。
- 每个着陆阀和与主要植物相关的外部消防栓阀变压器堆场、TG大楼和锅炉区应配备软管箱。
- 每个环电源以隔离阀终止，并且在所有角落处盲法兰以实现未来的扩展/修改。
- 消防水增压系统的泵头应设计在锅炉的最顶端，压力将在该高度进行测试。
- 锅炉楼梯，涡轮机建筑物等多层结构的所有落地，煤炭处理厂转移点/结塔，破碎机，垃圾箱地板和其他辅助建筑物/非植物建筑物应设有带软管箱的着陆阀软管卷轴。
喷雾系统
喷淋系统是自动工作的。雨淋阀由火灾探测设备，如石英岩灯泡探测器或通过其他方式火灾探测。系统可以加压到雨淋阀。
它覆盖了所有的变压器所在区域，涡轮机及其辅助设备，所有的储油罐，冷却装置和净化器装置。整个系统使用的设备有喷淋泵、压力控制单元、各种阀门和过滤器。喷雾系统有两种方法:
- 高速喷水系统（HVWS系统）
- 中等速度水喷雾系统（MVWS系统）

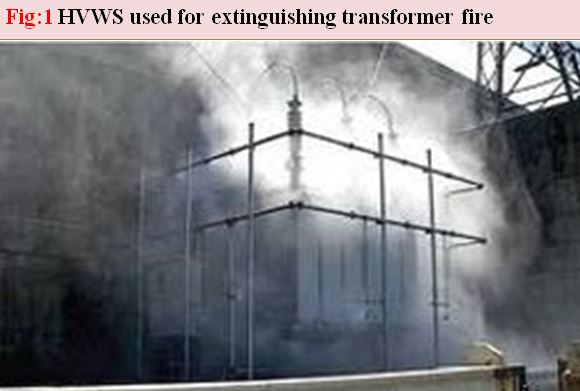

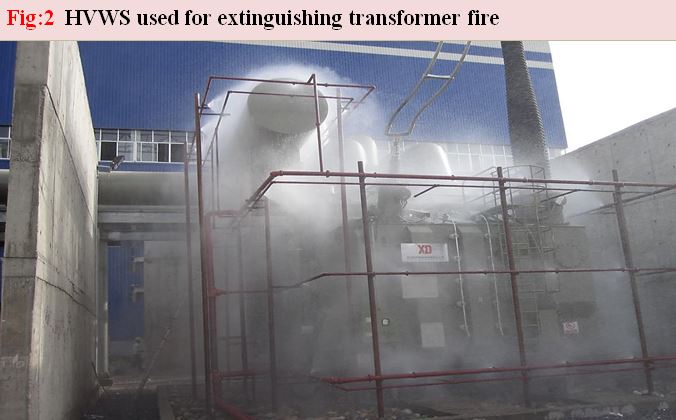

高速喷水系统（HVWS）
HVWS应按照TAC规定进行设计。HVWS应由上述组管及相关配件、雨淋阀、隔离闸阀、喷头、石英岩灯泡检测器和压力开关组成。HVWS系统应具有自动检测、控制和扑灭火灾的功能。该系统应允许液压打开雨淋阀，从而允许水通过投影仪喷嘴以固体锥形乳化喷雾的形式喷洒到设备/区域。
隔离闸阀和y型过滤器应设置在Deluge阀的上游和下游侧。快速作用蝴蝶阀应作为逐方提供给Deluge阀门，使得该阀门可以保持关闭，并且可以在Deluge阀故障的情况下手动操作。
网络中液压最偏远点的压力不得小于室外的3.5巴变形金刚根据TAC。
喷嘴的放置应使其喷嘴的锥状体互相重叠。
HVWS涵盖的区域是：
- 所有充油发电机变压器及其周边地区。
- 单元辅助变压器。
- 单元变压器。
- 站辅助变压器。
- 备用维护变压器。
- 总线反应堆。
- CHP辅助变压器。
- AHP辅助变压器。
- 站变压器（变压器等级10 MVA及以上）。
- 所有类型的储油罐。
- 油冷却器和净化器单元。
- 锅炉的燃烧器及其周围环境。
- 涡轮润滑油储油罐和涡轮净油器。
- 清洁和肮脏的润滑油油箱。
- 锅炉给水泵、润滑油柜、冷却器、控制台等。
- 主装置的汽轮机油管道。
- 燃油加油和加热装置
