在这里,电弧在电极之间产生。这个电弧是用来熔化金属的。电弧炉用于生产小型钢结构棒和钢条。的电炉是用耐火砖砌成的垂直容器。电炉主要有两种类型。它们是交流电炉和直流电电炉。

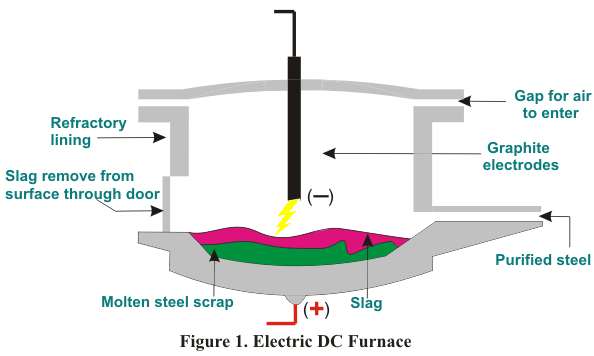

直流电弧炉
直流电弧炉是与交流电弧炉相比的一种较新的、先进的电弧炉。在直流电弧炉,当前的从阴极流向阳极。这个炉只有一个石墨电极，另一个电极嵌在炉的底部。直流炉底固定阳极的方法多种多样。
第一布置包括放置在底部的单个金属阳极。它是水冷的，因为它会快速加热。在下一个，阳极是C-MgO衬里的导电壁炉。电流被给予位于底部的Cu板。这里，阳极的冷却是空气。在第三布置中，金属棒充当阳极。它在MgO质量中根深蒂固。在第四布置中，阳极是薄片。床单在MgO质量中侵蚀。
直流电弧炉的优点
- 电极消耗减少50%。
- 熔化几乎是均匀的。
- 减少耗电量(5 - 10%)。
- 闪烁减少50%。
- 减少耐火材料消耗
- 可以延长炉膛寿命。
交流电弧炉
在交流电炉，电流通过金属中的电荷在电极之间流动。在这个炉中，用三个石墨电极作阴极。废料本身起阳极的作用。与直流电弧炉相比，这是一种经济有效的方法。这种炉最常用于小型炉中。
电弧炉施工

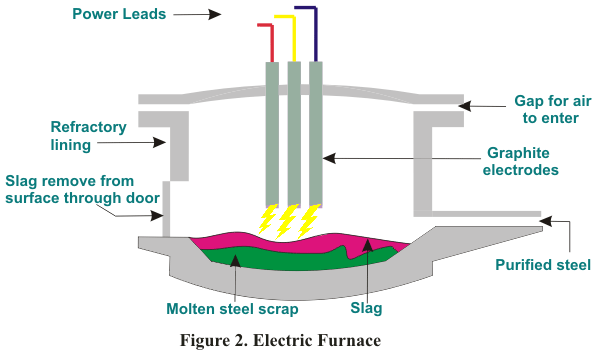

如上所述，电炉是用耐火砖砌成的直立容器。如图2所示。
电炉的主要部分是屋顶，炉膛（炉子的下部，从熔融金属收集），电极和侧壁。屋顶由三个孔组成，电极通过该孔插入其中。屋顶由氧化铝和菱镁矿砖块组成。炉膛包括金属和炉渣。倾斜机构用于通过移位炉子来倒入支架上的金属。对于电极去除和炉充电（顶部支箱金属），屋顶缩回机构被纳入。考虑到运营商的健康，还给出了烟气提取的规定。在AC电炉中，电极数量为三个。这些是圆形的。由于高导电性，石墨用作电极。 Carbon electrodes are also used. The electrodes positioning system helps to raise and lower the electrodes automatically. The electrodes get highly oxidized when the current density is high.
变压器： -
的变压器为电极提供电力供应。它位于炉子附近。它保护得很好。大的评级电弧炉可能高达60MVA。
电弧炉工作原理
的工作电炉包括充电电极，熔化期（熔化金属）和精炼。在废气的帮助下预热大篮子中的重和透光废料。为了加速炉渣形成，将烧焦的石灰和翼梁添加到其中。通过摆动炉子的屋顶来进行炉子的充电。根据要求，也发生了热金属充电。
下一个是危机时期。在这一阶段，电极被移到废料上。然后弧在电极和金属之间产生。通过考虑保护方面，低电压为此而被选中。电弧被电极屏蔽后，电压增加，加速熔化过程。在这个过程中，碳、硅和锰被氧化。大电弧产生需要较低的电流。热损失也较少。熔化过程可以通过电极深浴来紧固。
精炼过程从熔炼开始。除硫对于单一氧化炉渣的实践是不必要的。在这个过程中只需要去除磷。但在双渣实践中，(S和P)都要去除。脱氧后;在双渣实践中，对氧化渣进行了脱除。接下来，在铝或锰铁或硅铁的帮助下，它被还原。当沐浴化学物质和所需温度达到时，热量将被脱氧。然后，熔化的金属就准备好了。
对于炉子的冷却，可以采用管状压力板或空心环空喷涂。
