在电气和电子系统中，单词yabo和365哪个平台更大信号器表示一种设备，该设备宣布来自与其相关的系统或过程的故障或异常活动。
什么是警报信号器？
它基本上是一个音频视觉警告系统，它会突出显示正在发生的故障或事故，甚至在事故发生之前。这对于安全问题来说也是非常必要的，有时警告出现在不恰当的操作之前，警告操作人员避免不必要的事故等。这是基本的概念警报信号器,报警通告系统。让我们来看看典型警报信号器设备的操作。
警报信号器的操作
报警通告系统
为了了解警报信号器的基本操作和连接，我们必须了解报警系统的基本概念在过程监测中。假设，电磁线圈通过电源通电，并用作某些应用的电磁铁。现在，由于过电压，线圈的一部分被烧坏。结果，与其相关的整个过程受到阻碍。因此，在找到这一事故的原因时，您必须检查系统的每个和每个部分，以便找到并识别实际的故障。现在认为你有50个这样的线圈，你必须监视。在这种情况下，发现实际的错误线圈也变得非常困难且耗时。
但是，如果将灯泡与每个线圈的电源串联连接，则只有当线圈通电和健康时，它会发出。以这种方式，对于50个这样的电磁线圈，您需要使用50个灯泡，它们中的每一个都与每个单独的线圈一起连接，您可以通过观察这些灯泡的发光状态来监视过程。这是过程监控的基本和最简单的模型。
警报信号器是一个集中式模型，它为故障过程提供了音频视觉信号。最新型号的通信者的基于微处理器或微控制器电路，可确保最大的可靠性以及增强的功能和功能范围。

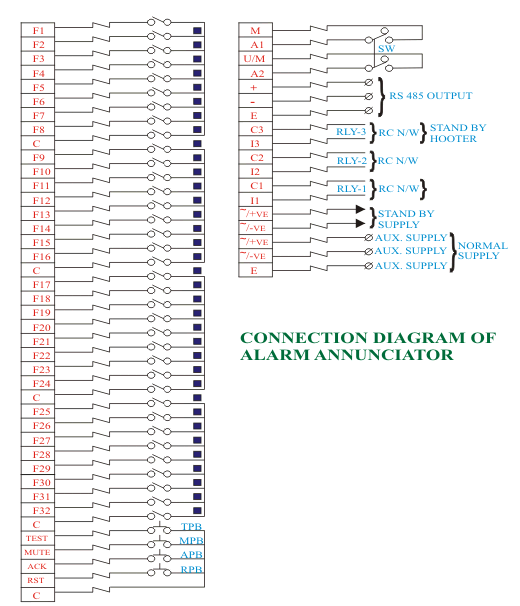

报警信号器的连接
每个报出系统有两种类型的连接;它们是输入故障触点和输出继电器转换触点。相对于普通C触点，输入故障触点是简单的常开连接(或NC可选)。通常这些输入故障接点是潜在的自由接点。其逻辑是，如果任一故障触点和公共触点C以任何方式短路，各自的筋膜或故障窗口将开始闪烁，输出继电器触点立即切换。
假设，您正在使用8个windows报喜系统，这意味着您正在通过报喜系统同时监视8个操作。我们认为故障1 (F1)是电机1的过电压告警，故障2 (F2)是电机2电枢过热告警。你将连接一个过电压继电器与电机1和PTC热敏电阻与电机2相连的继电器，以及这些继电器各自的输出(常开输出，故障时变为闭合)分别连接于电机的F1(故障输入)和C(公共)，以及F2(故障输入)和C(公共)信号器系统。因此，如果电动机1的电压增加超过预定义的安全水平，则过电压继电器将运行并且将在F1和常见之间进行闭环。因此，F1窗口将开始闪烁，表示电机1越过电压。同时，信号器继电器将转换，如果您以前用其输出触点连接一个Hooter，则Hooter将启动警告。
类似地，如果电动机2的电枢温度超过预定义的安全水平，则PTC热敏电阻继电器将转换并将在F2和通告系统的公共C之间进行环路路径。因此，F2窗口将开始闪烁，表示电机2越过加热。同时，信号器继电器将转换，并且与其触点连接的Hooter将开始报警。基本上，无论任何故障如何，信号器输出继电器转换都是常见的。单个Hooter用于所有故障窗口。辅助AC / DC电源是操作信号器和现代的通信者所必需的，还有一个窗口和连接，用于监控其自己的辅助供应。
现代警报通信者包括电源单元smp，编程单元CPU和其他连接，包括故障触点和面部显示单元。闪烁的窗户通常是丙烯酸，其被启发出来领导耗电量极低。一般情况下，从4个故障即4个窗口开始有效报错，当监控的故障数大于64个时，最好分别安装编程单元CPU、电源单元电源和显示面单元，以保证最大的准确性和有效性。
